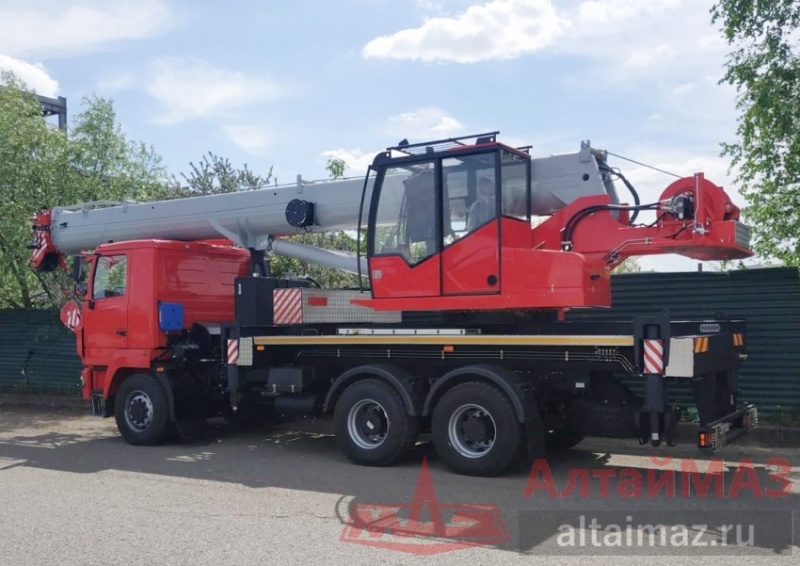

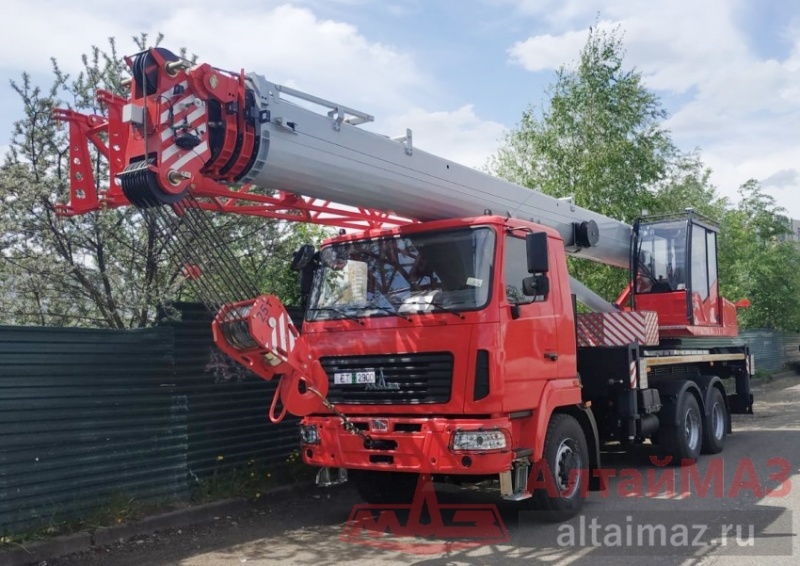

Автокран 25 тонн КС-5575BY-H-2-12 "Зубр" стрела ОВОИД на шасси МАЗ-6302C5 (6х6)

       Флагман белорусского автокранового машиностроения с овоидным профилем стрелы импортного производства, длиной 33 м и вылетом 30 м (применение элементов высокопрочной стали Magstrong), максимальная грузоподъемность 25 тонн. Повышенная жесткость конструкции и точность движений, приоритетные грузовысотные характеристики в своем классе (0,95 тонны на максимально разложенной стреле). В конструкции выдвижения стрелы применен один гидроцилиндр. Рекомендован для работы во всех отраслях экономики, преимущественно в строительной. Для получения улучшенных грузовысотных показателей может комплектоваться дополнительными противовесами 2 или 5 тонн, гуськом 9 метров (в случае приобретения в базовом исполнении возможно самостоятельное дальнейшее доукомплектования данными опциями). Соответствует нормам весового контроля (без перегруза по осям). Специальные автокрановые шасси МАЗ-6302С5 с усиленной подвеской передней оси (9 тонн). Заниженный центр масс, улучшенная боковая устойчивость, импортные шины в базовом исполнении. На автокране  КС-5575BY-H подключаемый передний мост. Гидравлические комплектующие ведущих зарубежных производителей (Bonfiglioli, OMFB). Зона работы 360 град, 4-х и 8-ми кратная запасовка.

Технические характеристики

Модель автокрана КС-5575BY-H-2-12

Базовое шасси: МАЗ-6302C5

Колесная формула: 6x6

Грузоподъемность миди, т:

            - максимальная (основная стрела)                      25,0

            - на максимальном вылете (полностью

               выдвинутая   стрела)                                             1,1^1,2

Максимальный грузовой момент, тм                               128,0

Длина стрелы, м:                                             10,3-33,0

Высота подъема максимальная, м;

- стрела 10,7 м                                       11,9²

- стрела 32,9м                                      33,9²

- стрела 32,9 м + гусек 9 м                            43,1²

Высота подъема при максимальном

вылете, м

- стрела 10,7 м                                           5,1²

- стрела 32,9 м                                       12,1²

      Глубина опускания, м

-при работе с грузом равным 50 % грузоподъёмности

- с основной стрелой                                     11,0²

- со стрелой 32,9 м                                            3,0²

Вылет, м:

Стрела длиной 32,9м:

                      - максимальный                                              30,0²

                                      - минимальный                                     7,0²

Стрела длиной 10,7м:

                       - максимальный                                               8,0²

                                       - минимальный                                    2,5²

Максимальная масса груза ,

допустимая для телескопирования стрелы, т,:

не более: 50% от грузовой характеристики, но не более:

                       - стрела 10,3-15,0м                                          6,0²

                       - стрела 15,0-21,0м                                          6,0²

                       - стрела 21,0-25,0м                                          2,0²

                       - стрела 25,0-29,0м                                          1,0²

                       - стрела 29,0-33,0м                                          0,5²

Cкорость подъема (опускания) номинальная, м/мин:

               - кратность полиспаста 10                                         4,0

               - кратность полиспаста 8                                           5,0

               - кратность полиспаста 4                                         10,0

               - с гуськом                                                                 40,0

Увеличенная с грузами не более 4т, м/мин:

              - кратность полиспаста 10                                        10,0

              - кратность полиспаста 8                                          12,5

              - кратность полиспаста 4                                          25,0

    Скорость посадки, м/мин                                               0,4

Частота вращения, об/мин:

            - максимальная                                                           0,96

            - минимальная                                                              0,11

Скорость передвижения, км/ч                                                 60,0

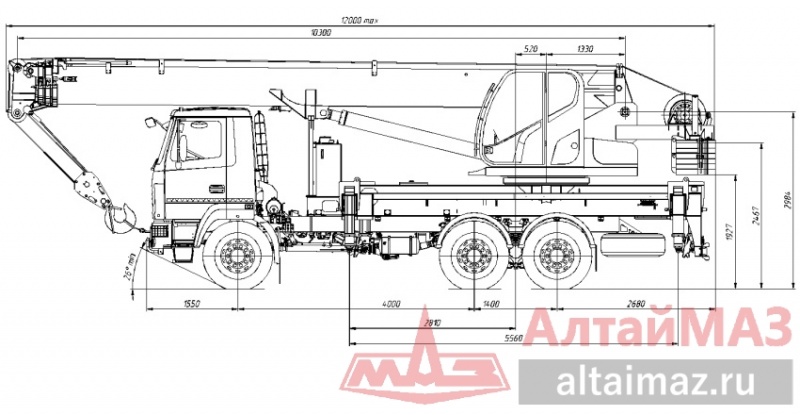

Габаритные размеры в транспортном

Положении, м:

             - длина                                                                 12,0

             - ширина                                                            2,55

             - высота                                                              4,0

Массовые характеристики:

В комплектации с гуськом и доп. противовесом массой 2,0 т:

Полная масса, т:                                                                            25,7

Распределение нагрузки на дорогу

через шины передних колес:                                     7,7

через шины задней тележки:                                     18,0

В комплектации с основным противовесом массой 0,5т:

Полная масса, т                                                                                23,1

Распределение нагрузки на дорогу

через шины передних колес:                                                   8,2

через шины задней тележки: 14,8

Задний габарит автокрана, м                                                  3,75

Параметры опорного контура

База выносных опор, м:                                                          5,56

Расстояние между выносными опорами, м:                           6,1

¹ Параметры автокрана в комплектации с противовесом массой 5,5т (0,5т+2т+3т)
