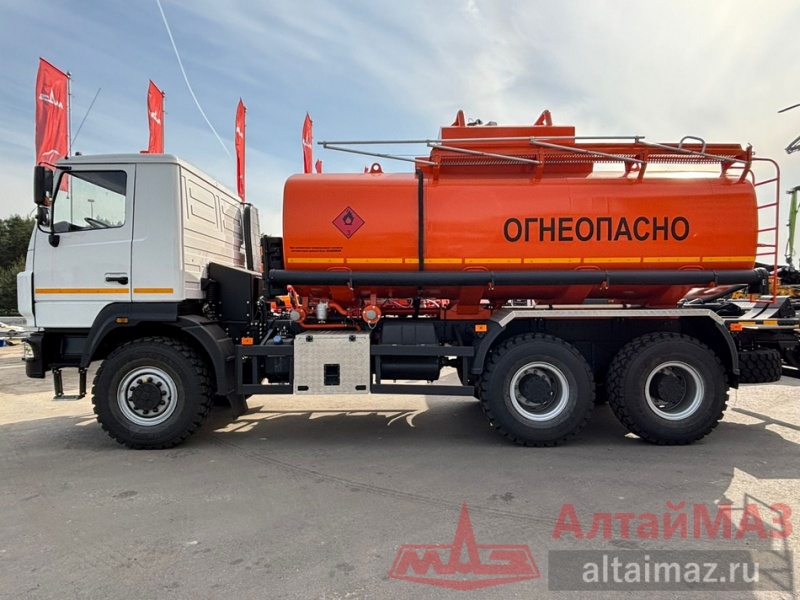

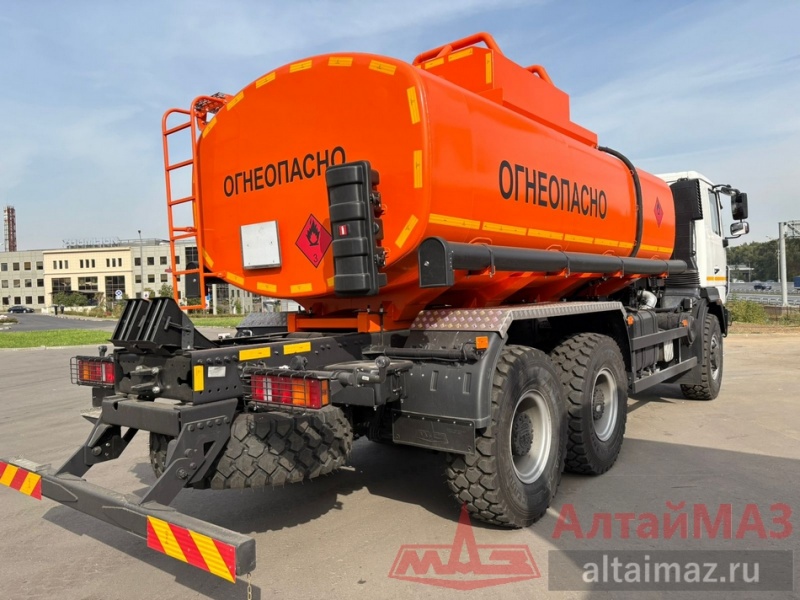

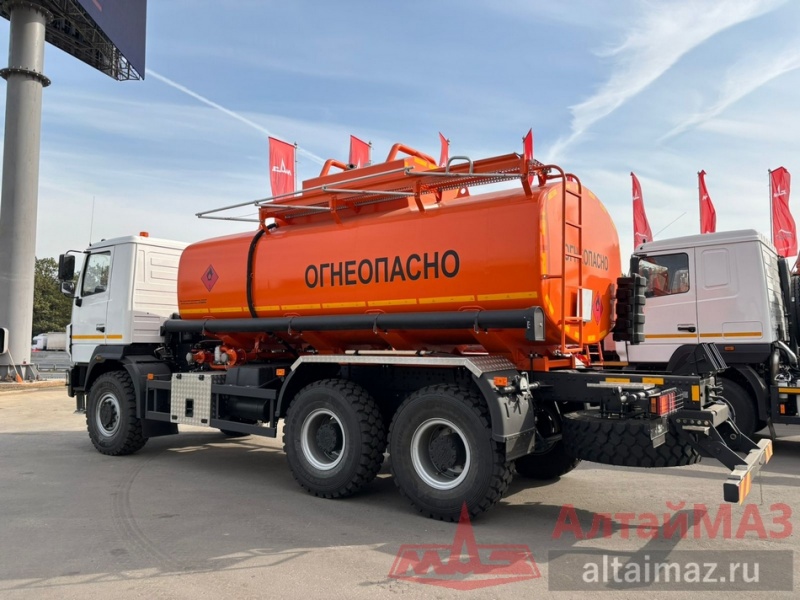

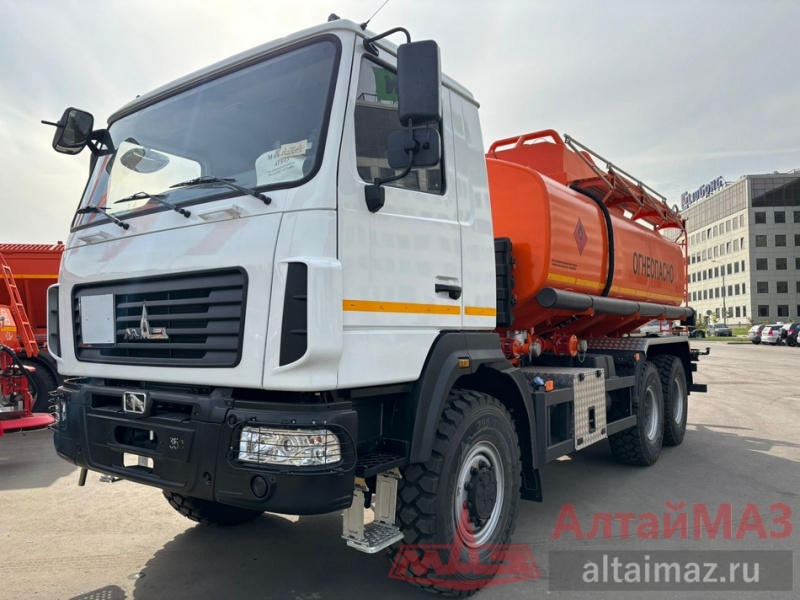

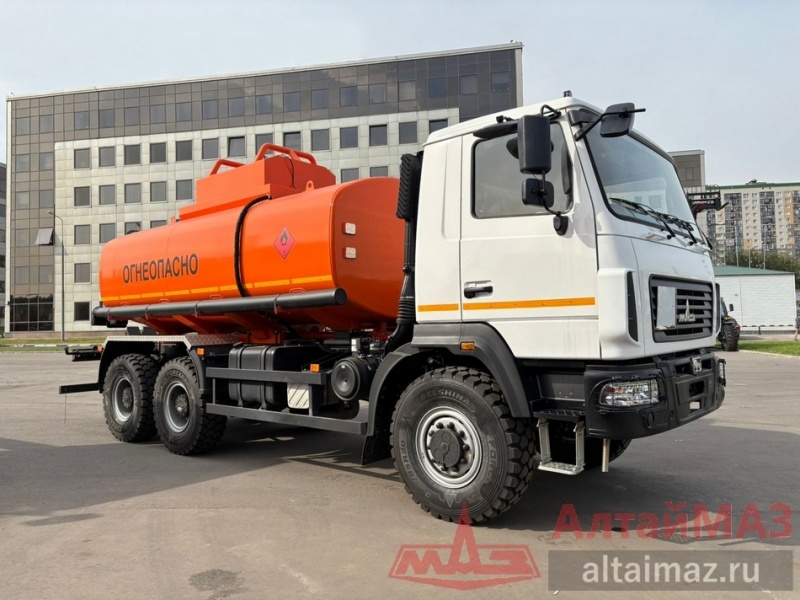

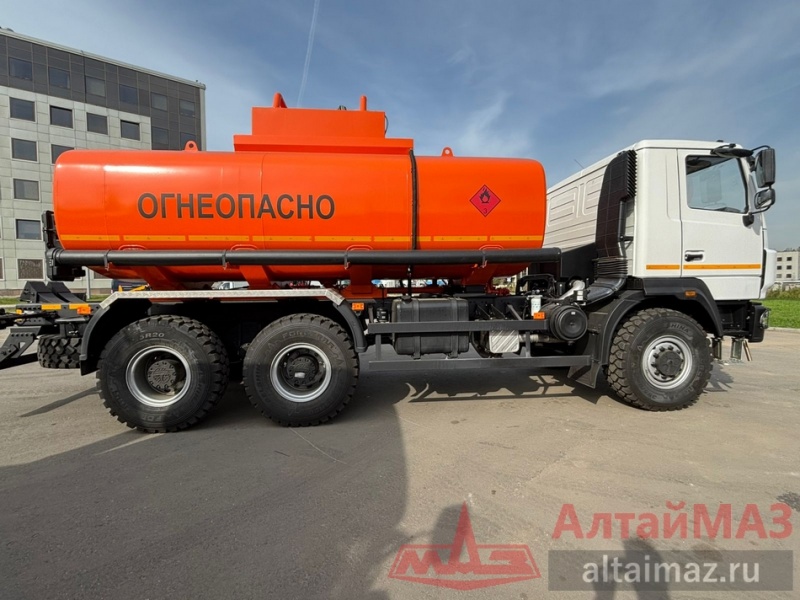

Автотопливозаправщик АТЗ-15 на шасси МАЗ-6302С5 (6х6)

1. Транспортная база - шасси МАЗ-6302С5-5575-060, евро 5 с КОМ под QH70, боковая защита, задняя защита, кронштейны крепления надстройки, брызговики задних колес, запасное колесо установлено под лонжероном сзади.
2. Наполнение  - верхний налив.

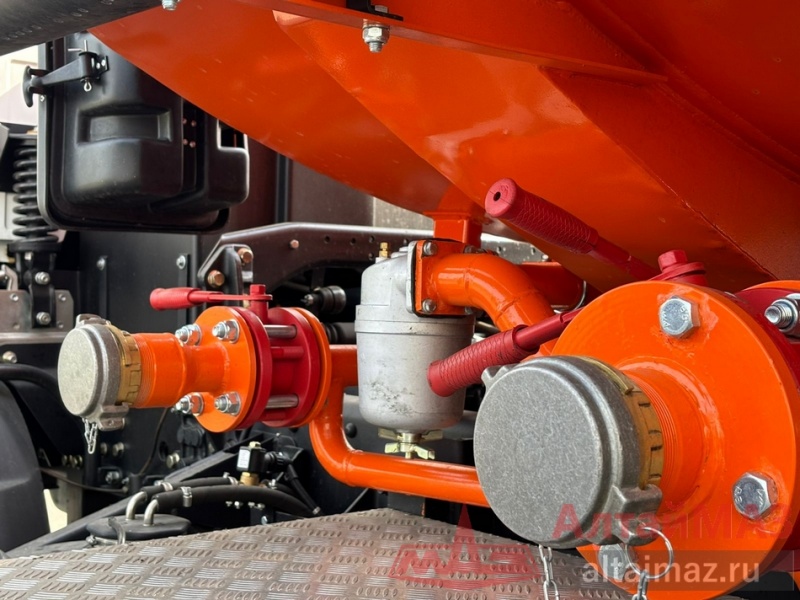

3. Слив гравитационный самотеком или с помощью насоса.
4. Выдача нефтепродуктов через счетчик с топливораздаточным краном с помощью насоса.
5. Насос СШН 50/600 с установкой на КОМ КП (производительность мах 600л/мин, число оборотов 500-1300, высота самовсасывания, не менее 6м).

7.      Трубопровод выдачи, слива расположен слева.

8. Цистерна чемоданного сечения, номинальной вместимостью 15 м³, односекционная, с двумя волнорезами, расширитель, экологический короб, без внутреннего покрытия:

9.      Коэффициент заполнения – не более 0,96;

10.    Материал — сталь 09Г2С;

11.    Покраска цистерны - высококачественные ЛКМ наружной поверхности, цвет оранжевый.

12. Цистерна оборудована:

-горловина DN 500 мм – 2 шт;

-крышка с заливным лючком Ø 300мм пр-ва "Ливны" – 2 шт;

-устройство дыхательное с огнепреградителем УД2-80-2шт;

-донный клапан DN 100 (пневмоуправляемый) пр-ва "Ливны" -1 шт.;

-пеналами пластиковыми для рукавов – 2 шт;

-площадкой обслуживания с просечно-профилированным настилом, со складывающимся поручнем для доступа к горловине;

-лестницей  для доступа на площадку обслуживания сзади слева цистерны.

13. Автотопливозаправщик комплектуется:

-напорно-всасывающими рукавами (L=5000 мм Ду-75) с быстроразъемными соединениями 3″(Ливны)– 2 шт;

14.    Технологический шкаф оборудован:

-запирающейся на замок крышкой;

-газовой пружиной для облегчения подъема и фиксации крышки;

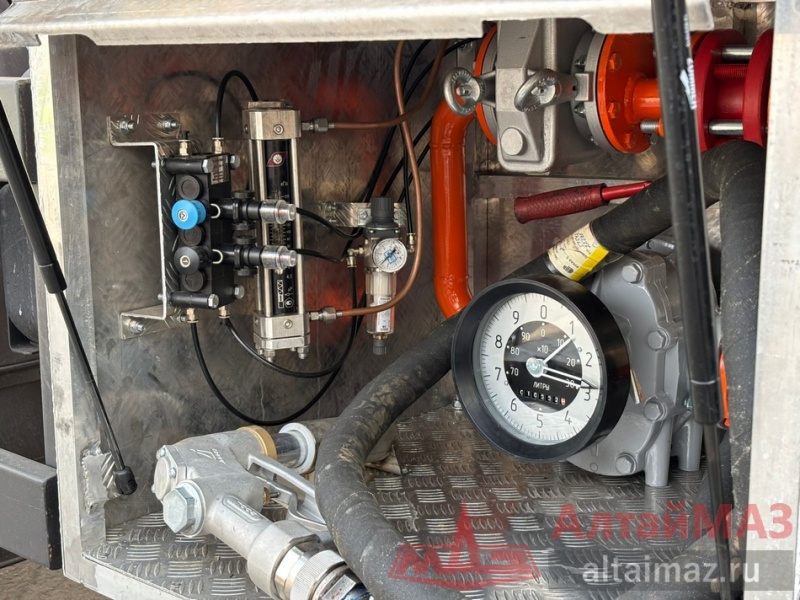

15.    В технологическом шкафу размещены:

-заправочный узел, который состоит из счетчика ППО-40, фильтра с дифманометром, рукав заправочный Ду 32длиной 4м с краном раздаточным РКТ-32.

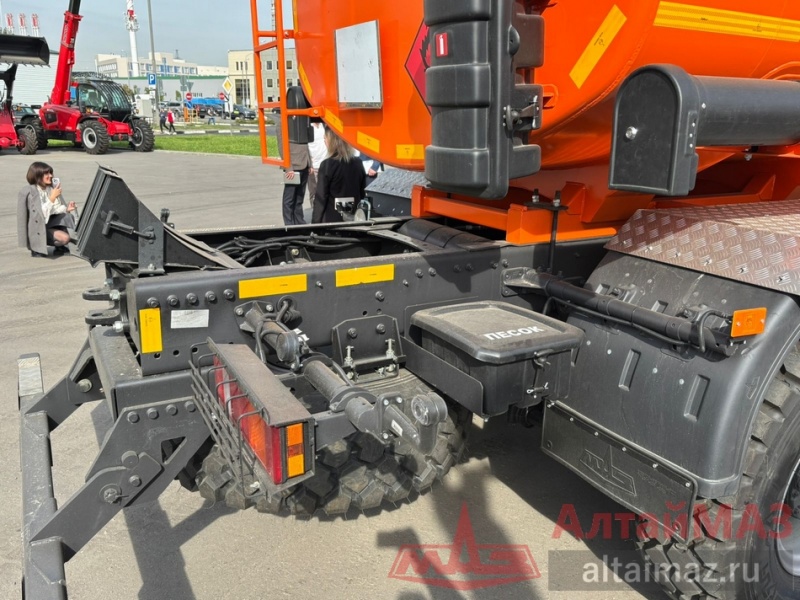

16. Автотопливозаправщик комплектуется специальным оборудованием и изделиями : аптечка специальная, аварийный жилет-1шт..противопожарное полотнище-1шт., дренажная ловушка-1шт., огнетушитель 6 кг в пластиковом боксе – 2 шт., огнетушитель 2 кг – 1 шт., противооткатные упоры – 2 шт., барабан заземления –1 шт., пластиковый ящик для песка на 25 кг –1 шт., знак опасность-2шт., фонарь автономного питания с оранжевым огнем-2шт., проблесковый маячок оранжевого цвета –1 шт., кронштейн крепления запасного колеса –1 шт., запасное колесо –1 шт.
17. Электрооборудование по ДОПОГ.
18. Маркировка, оформление и оснащение цистерны по ДОПОГ.
19. Без системы отвода паров.
20. Полная масса, кг, не более                                                                                                     26000
21. Распределение полной массы:

-на переднюю ось, кг, не более                                                                                               8000

-на заднюю ось, кг, не более                                                                                                   18000

22. Габаритные размеры, мм, не более:

-длина                                                                                                                                        9060

-ширина                                                                                                                                     2500

-высота                                                                                                                                      3170

23. ЗИП: комплект инструмента и принадлежностей, прилагаемый с шасси, комплект прокладок для трубопровода.
24. Прилагаемые документы:

-Паспорт. Руководство по эксплуатации;

-ОТТС по ТР ТС № 018/2011;

-Внесение в Реестр СИ РБ;

-Внесение в Реестр СИ РФ;

-Свидетельство о государственной поверке;

-Декларация о соответствии ДОПОГ;

-Свидетельство об утверждении типа конструкции согласно ДОПОГ;

-Свидетельство о первичной проверке согласно ДОПОГ.
