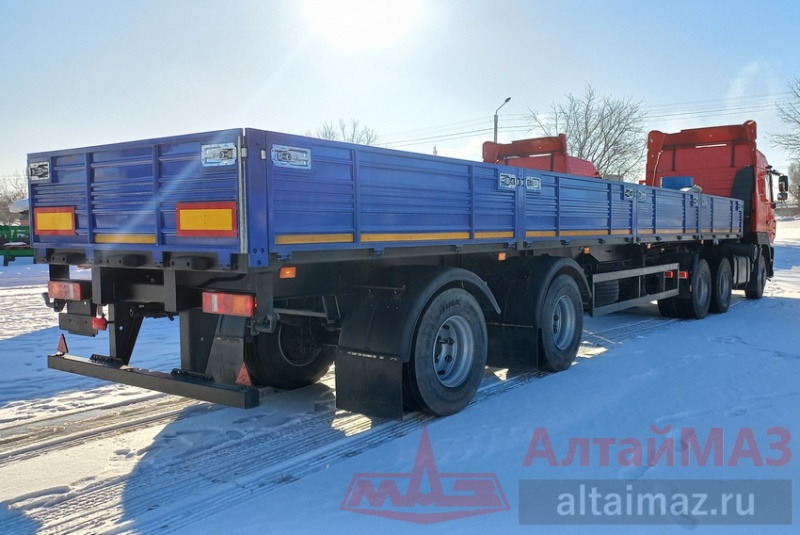

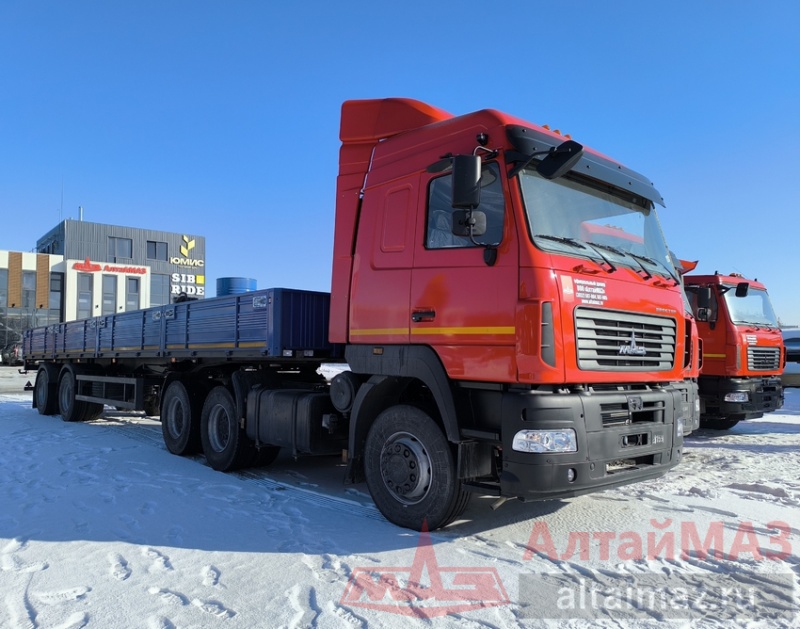

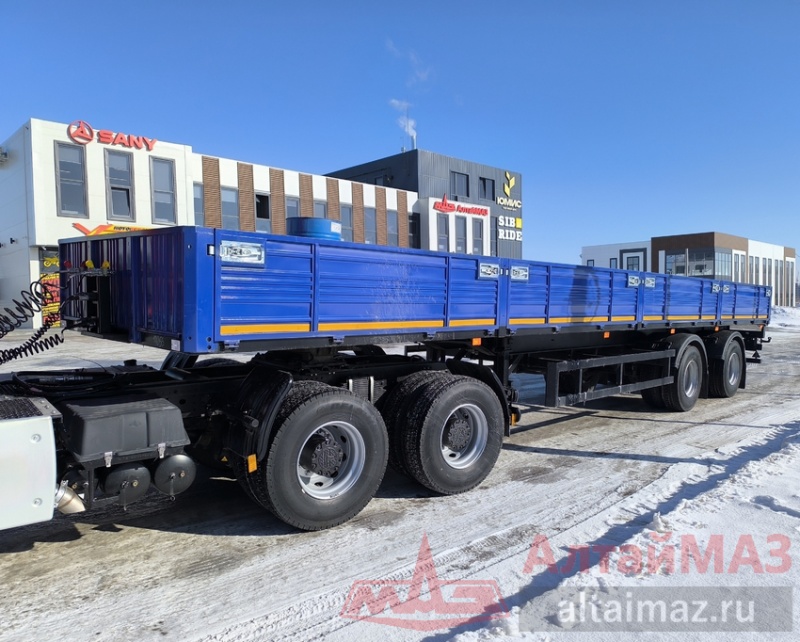

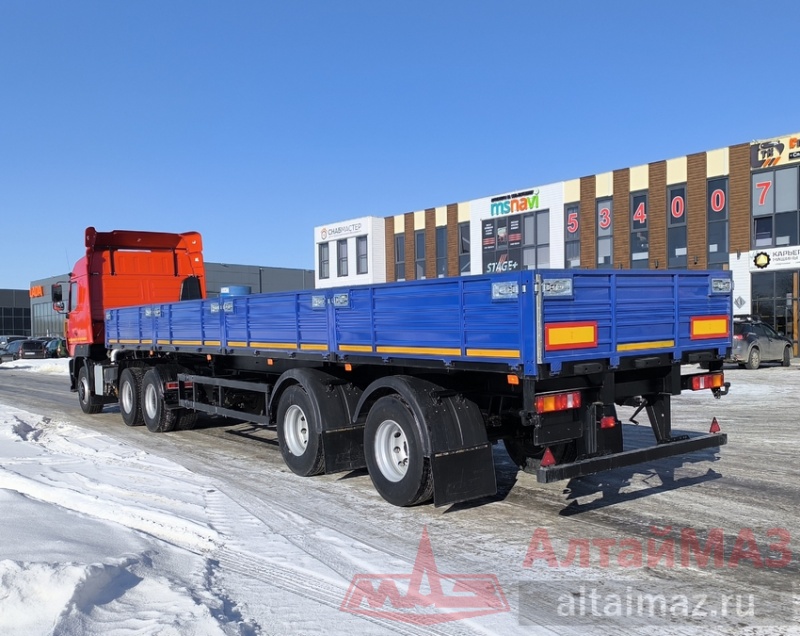

Полуприцеп бортовой МАЗ-938660-2010
Полуприцеп бортовой с металлическими бортами
Описание Полуприцеп бортовой МАЗ-938660-2010
Рама
Рама полуприцепа сварная, лонжероны двутаврового сечения переменной высоты соединены между собой поперечинами. К раме крепится задняя и боковая защита. Сцепной шкворень класса Н50 соответствует требованиям Правил ЕЭК ООН №55 для эксплуатации с седельным тягачом с ОСУ класса G50.
Подвеска

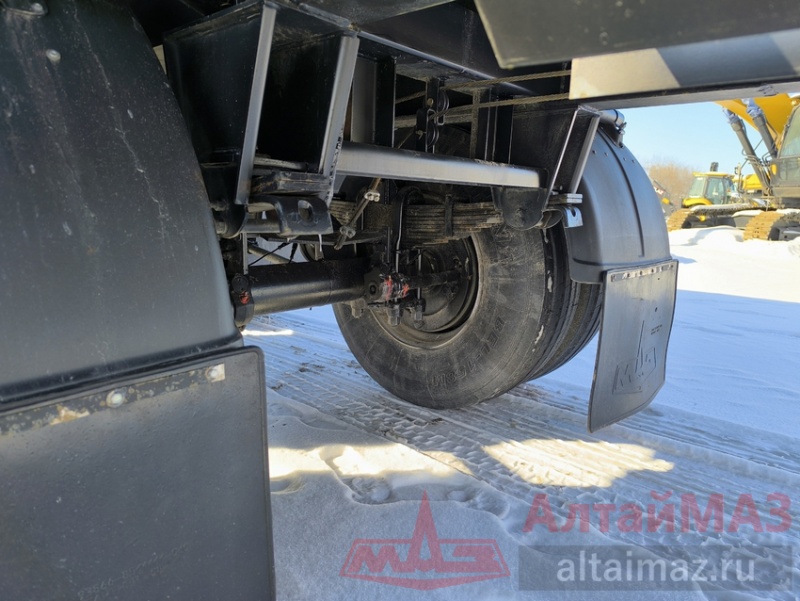

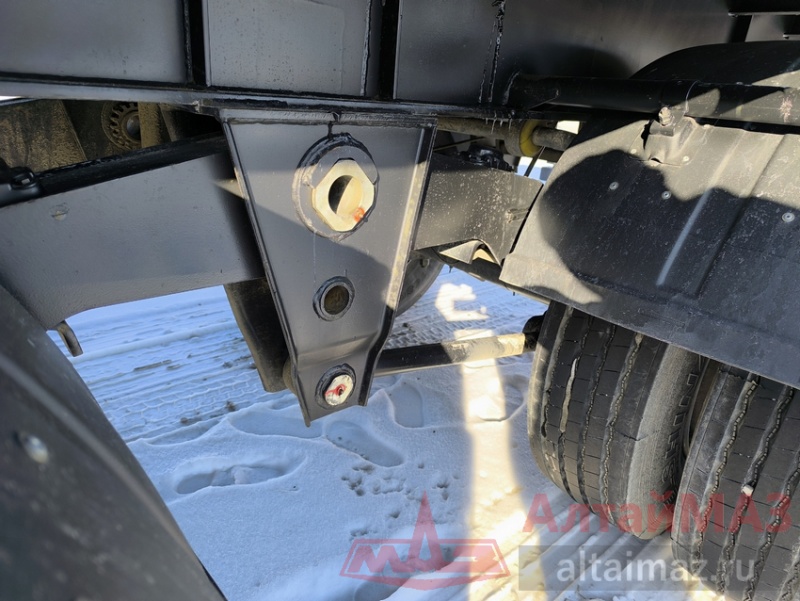

Оси трубчатого сечения с барабанным тормозным механизмом, рессорная подвеска «МАЗ» с высотой езды FH=360 мм. Двухосный осевой агрегат с двускатной ошиновкой.
Пневмотормоза
Рабочая тормозная система пневматическая двухпроводная, оборудована АБС. Стояночная тормозная система механическая действует через трос на тормозные камеры первой и второй осей.
Электрооборудование АБС
АБС выполнена по схеме 4S/2M, диагностический разъём для проверки АБС и ЕБС расположен снаружи. Пневматическое соединительное устройство находится впереди рамы на кронштейне.
На кронштейне размещены розетки по ISO 1728 для электрооборудования и ISO 7638 для АБС/ЕБС. Используется АБС производства БПО «Экран» или «Wabco».
Шины

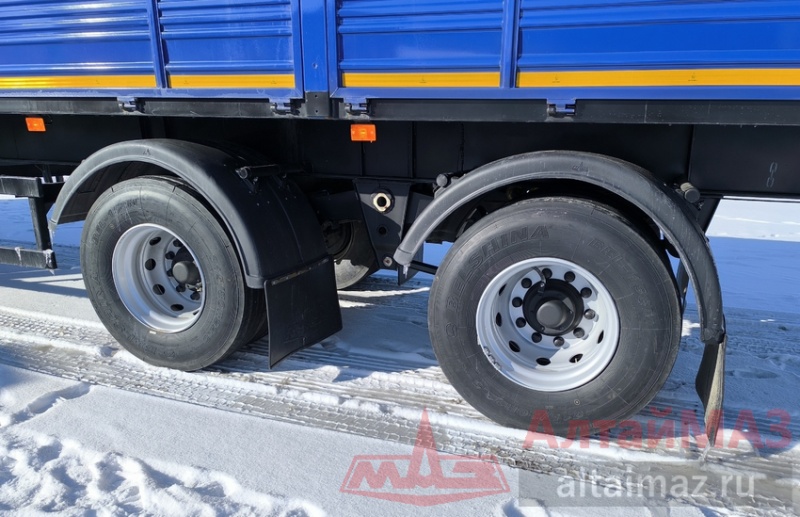

Шины «Белшина» 315/80R22,5 с дорожным рисунком протектора. Крепление стандартными болтами и гайками, диаметр отверстия 26 мм.
Шасси
Выдвижное опорное устройство «ОЗАА» механического привода, нагрузка до 24 т, управление справа. Установлены брызговики (2 пары крыльев), противооткатные упоры (2 шт.), боковая защита по Правилам ЕЭК ООН №73.
Держатель запасного колеса в виде корзины сзади осевого агрегата справа, стальная задняя защита (бампер) по Правилам ЕЭК ООН №58.
Платформа
Бортовая платформа с металлическими бортами высотой 660 мм, настил из транспортной фанеры.
Передняя стенка
Стальной передний борт высотой 660 мм с угловыми металлическими стойками, прикреплёнными сваркой.
Задняя стенка
Задний борт металлический открывающийся, внутренняя высота 660 мм.
Боковые стенки
Боковые борта металлические с внутренней высотой 660 мм.
Электрооборудование
Электрооборудование 24В по однопроводной схеме включает 2 блока передних габаритных фонарей, 2 блока задних габаритных огней, фонари освещения номерного знака, семиконтактные розетки и жгуты проводов. Производство СНГ.
Таблички
Заводская табличка, таблички знаков соответствия и утверждения на передней балке рамы, табличка РТС.
Комплектность
В комплект входят: противооткатные упоры (2 шт.), съёмная рукоятка опорного устройства (1 шт.), руководство по эксплуатации (1 шт.), сервисная книжка (1 шт.), запасное колесо (1 шт.), паспорт (1 шт.).
Техническая спецификация содержит справочную информацию. Особые требования к комплектации оговариваются отдельно при заключении контракта.
Характеристики Полуприцеп бортовой МАЗ-938660-2010
|
Тип платформы прицепа / полуприцепа |
металлическая платформа |
|
Масса прицепа / полуприцепа в снаряженном состоянии, кг |
6600 |
|
Грузоподъемность прицепа / полуприцепа, кг |
28400 |
|
Технически допустимая (полная) масса прицепа / полуприцепа, кг |
35000 |
|

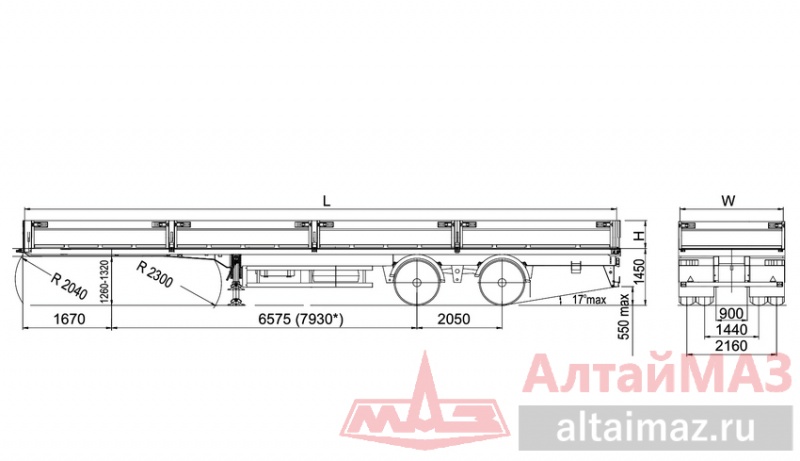

Расстояние от шкворня до 1-ой оси, мм |
6575 |
|
Межосевое расстояние от 1-я и 2-я оси, мм |
2050 |
|
Внутренние размеры платформы, мм |
12290 х 2440 х 660 |
|
Радиус переднего свеса, мм |
2040 |
|
Высота ССУ горизонтально стоящего ненагруженного полуприцепа, кг |
1260 - 1320 |
|
Диаметр сцепной петли / шкворня, мм |
50 |
|
Подвеска и оси |
2 оси, подвеска рессорная |
|
Количество осей/колес |
2/8 |
|
Размерность шин |
315/80R22.5 |
